一、實驗室實設計-通風工程

實驗室設計通風系統工程是利用通風排除等手段，進行控制實驗室內空氣的傳播和污染，是實現室內空氣環境質量保障的一種環境控制技術。通風系統一般包括進風口、排風口、送風管道、風機、消音過濾、控制系統等幾個部份。目前實驗室通風工程中一般采用機械通風，主要借助通風動力裝置及全面通風、局部通風進行排除室內廢氣。全面通風的功能間常有試劑室、氣瓶室等，通常用防腐防爆風機進行排風。局部排風設備，例如通風櫥、原子吸收罩、萬向排氣罩等

局部排風設備的設計參數：計算公式：L=3600＆FV 注： L= 排風柜的通風量，m3/h  ＆=安全系數，一般取1.1-1.2  F= 操作面的操作面積(以日常工作打開的面積為計算基數)  V= 操作面風速的平均速度,一般取取0.3m/s-0.7m/s

(1) 試劑柜：規格為900×450mm,排風量為180-200m3/h；

(2) 生物安全柜：規格為1500×750×2350mm，排風量為700-800  m3/h；

(3) 萬向排氣罩：規格為?375mm,排風量為250m3/h

(4) 通風柜：規格1500型；排風支管內風速8-10m/s，干管內風速10-12m/s。1500型通風柜：操作面寬度為0.94m，設計風速取0.5m/s、開啟高度50cm，漏風安全系數取1.2，風量L=1.2×3600×0.5×(1.24×0.5)=1339m3/h

                  實驗室排風示意圖如下：

二、實驗室設計-凈化空調系統

恒溫恒濕潔凈工程，是指將一定空間范圍內的溫度、濕度、潔凈度、正壓、氣流速度與分布、照度以及靜電要求控制在所需要的范圍之內，以達到實驗所要求的環境，即無論外面的空氣條件如何變化，其室內均能具有維持所設定環境之溫度、濕度、潔凈度、氣流速度與分布、照度以及靜電的特性。

凈化和空調合一的方案其凈化空調機組（AHU）集中設置在空調機房內，全部的送風均在凈化空調機組內進行過濾和熱、濕處理，然后由龐大的送風管將全部的送風輸送到潔凈室的吊頂上部，再經過設在潔凈室吊頂上的終端高效過濾器或高效過濾器送風口送到潔凈室內，來實現潔凈室工藝生產所需要的溫度、濕度、潔凈度和房間的壓差，潔凈室的回風經回風口、回風管再接回到空調機房的空調機組內與新風混合后重復進行過濾和熱、濕處理。凈化和空調合一的方案又可分為全新風方案（直流系統）；一次回風方案；一、二次回風方案和(MAU)加(RAU)方案等四種不同的凈化空調送風型式。當前潔凈室特別是非單向流潔凈室中應用最廣泛的凈化空調送風方案為直流系統和一次回風系統。

AHU全新風的凈化空調送風方案（直流系統）全新風凈化空調送風方案是用于特殊的不允許回風的潔凈室的送風方案中。如：潔凈室內工藝生產類別為甲、乙類火災危險等級或工藝過程產生有劇毒等有害不允許回風的潔凈送風系統中。例如：PCR、HIV等潔凈室。

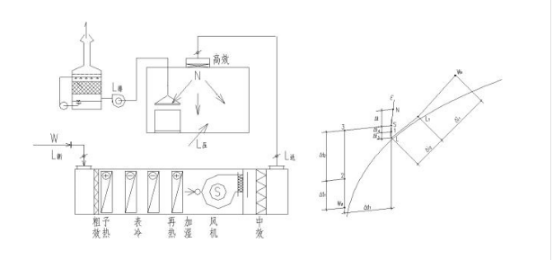

AHU全新風原理圖和焓濕圖如下：

AHU一次回風的送風方案多用在潔凈室內的發熱量或產濕量很大，消除室內余熱或余濕的送風量大于或等于凈化送風量的低潔凈度等級的非單向流潔凈室中。例如微生物細胞室、無菌室、細胞房等。

       在選型之前，一定要在實驗室設計階段領會凈化實驗室的用途和實驗內容、實驗儀器設備、實驗對象對空氣產數和環境要求的具體事項，然后有針對性的凈化標準，應該考慮的內容要包括：實驗室的面積、樓層高度、實驗室的總高度和凈化實驗室維護后的高度;希望達到的溫度、相對濕度、風速、靜壓、靜壓差等等；實驗室內的潔凈等級、噪聲標準、無菌要求等等，綜合考慮這些因素后，提出一個適宜的資金要求，從而確定凈化空調系統的具體形式和類型及設備。
